Güç Transformatörlerinde Buchholz Rölesi: Teknik Yapı ve Arıza Analizi Rehberi
Güç transformatörleri, elektrik iletim şebekesinin en önemli ve maliyetli unsurlarıdır. Bu devasa makinelerin iç kısımları tamamen yalıtkan yağ ile dolu kapalı sistemlerdir ve çalışma sırasında dışarıdan gözlemlenemezler. Transformatör içerisinde meydana gelebilecek elektriksel arklar veya yalıtım bozulmaları, trafo yağının kimyasal olarak parçalanmasına ve gaz çıkışına neden olur. İşte bu noktada Buchholz Rölesi, transformatörün iç kısmında olup bitenleri fiziksel bir tepkiye dönüştürerek sistemi koruma altına alan bir bileşen olarak karşımıza çıkar.
Buchholz Rölesi Nedir ve Fiziksel Yapısı ?
Buchholz rölesi, yalnızca yağ koruma kabı (genleşme deposu) bulunan yağlı tip transformatörlerde kullanılan, gaz ve basınçla tetiklenen bir koruma cihazıdır. Cihazın dış gövdesi genellikle dökme demir veya alüminyum alaşımından imal edilir ve üzerinde yağ seviyesini takip etmeye yarayan bir gözetleme camı bulunur.

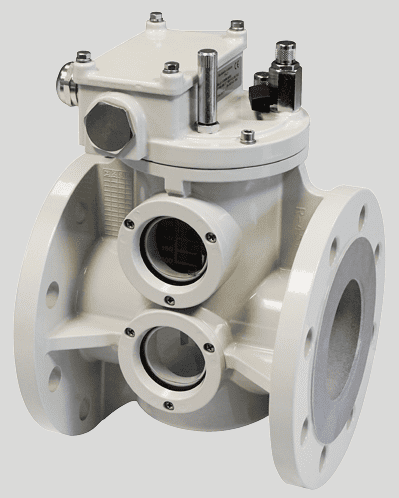

Görsel 1 : Buchholz rölesi üzerindeki dereceli gözetleme camı; hazne içindeki yağ seviyesinin anlık takibi ve biriken gazın rengine göre arıza türünün teşhis edilmesi amacıyla kullanılır.
Rölenin iç kısmında dikey eksende hareket edebilen iki bağımsız şamandıra sistemi yer alır. Üst şamandıra, hazne içindeki yağ seviyesinin düşmesine duyarlıyken; alt şamandıra, önüne yerleştirilen geniş yüzeyli bir klape (kapakçık) sayesinde yağın akış hızına duyarlıdır. Bu iki mekanizma, trafo içindeki arızanın şiddetine göre birbirinden farklı elektriksel sinyaller üreterek koruma sağlar.

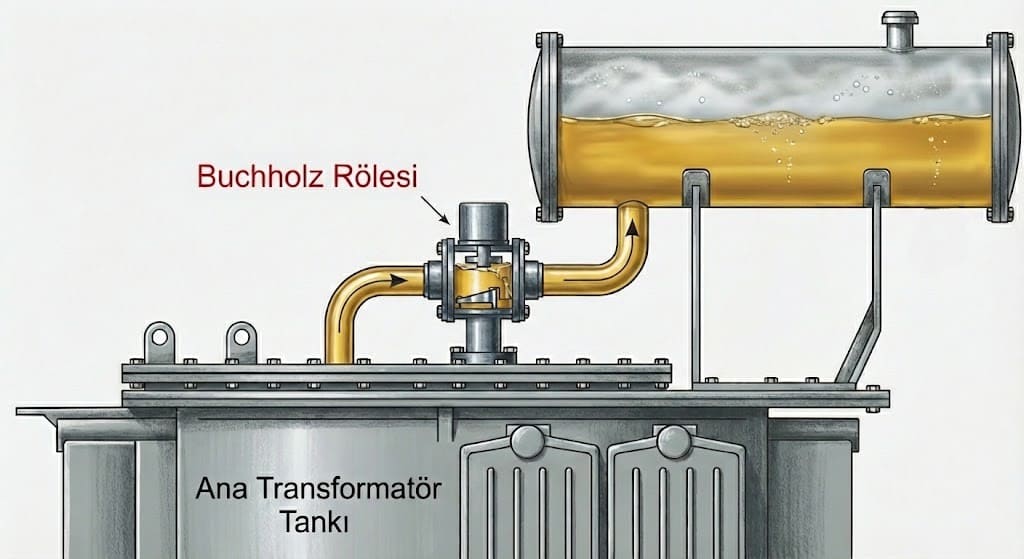

Görsel 2: Buchholz rölesinin ana transformatör tankı ile genleşme deposu (konservatör) arasındaki boru hattı üzerindeki fiziksel konumu.
Mekanik Dayanım Standartları: 4M4 ve 4M6 Sınıfları
Buchholz rölelerinin işletme güvenilirliği, sadece iç arızaları algılamasıyla değil, dış kaynaklı sarsıntılardan etkilenmemesiyle de ölçülür. Cihazın mekanik titreşimlere karşı direnci EN 60721-3-4 standardına göre sınıflandırılmaktadır. Standart uygulamalarda kullanılan 4M4 sınıfı röleler, 2-9 Hz frekans aralığında 6 mm’lik genliğe (peak to peak) kadar olan titreşimlerde kararlı bir şekilde çalışabilmektedir. Ancak transformatörün deprem riski yüksek bir bölgede, demiryolu hatlarına çok yakın bir noktada veya aşırı sarsıntılı ağır sanayi tesislerinde bulunması durumunda 4M6 sınıfı yüksek dayanımlı röleler tercih edilmelidir. 4M6 sınıfı, 14 mm gibi çok daha yüksek genlikli sarsıntılara karşı direnç göstererek, mekanik darbeler nedeniyle oluşabilecek hatalı “Trip” (açma) sinyallerinin önüne geçer. Saha mühendisi için doğru mekanik sınıfın seçilmesi, sistemin gereksiz yere devre dışı kalmasını önleyen önemli bir kararıdır.
Çalışma Prensibi: Arıza Anında Ne Olur?
Transformatör normal çalışma koşullarında tamamen yağ ile doludur ve röle içindeki şamandıralar yağın kaldırma kuvvetiyle en üst konumda bekler. Ancak bir arıza meydana geldiğinde süreç şu şekilde ilerler:
Küçük Arızalar (Gaz Birikimi): Sargı izolasyonunun yavaş yavaş bozulması veya nüve saçlarındaki yalıtım hatası gibi başlangıç aşamasındaki sorunlar ısı oluşturur. Bu ısı, trafo yağını buharlaştırarak hidrojen ve metan gibi gaz kabarcıkları açığa çıkarır. Gazlar, boru hattındaki eğim sayesinde röle haznesinin üst kısmında birikir. Biriken gaz miktarı arttıkça yağ seviyesi aşağı itilir ve üst şamandıra kendi ağırlığıyla aşağı sarkar. Bu hareket sonucunda Alarm kontağı kapanarak işletme personeline uyarı sinyali gönderilir.
Şiddetli Arızalar (Ani Basınç): Faz-faz kısa devresi veya sargı patlaması gibi ciddi durumlarda devasa bir enerji açığa çıkar ve yağı aniden genleştirir. Bu durum, ana tanktan genleşme deposuna doğru saniyede 1.0 – 2.5 m/s hızında şiddetli bir yağ dalgası oluşturur. Yağın bu yüksek hızı, alt şamandıranın önündeki klapeye çarparak onu ileri iter. Bu mekanik hareket Trip (Açma) kontağını kapatır ve trafo saniyeler içinde enerjisiz bırakılarak yangın riski önlenir.

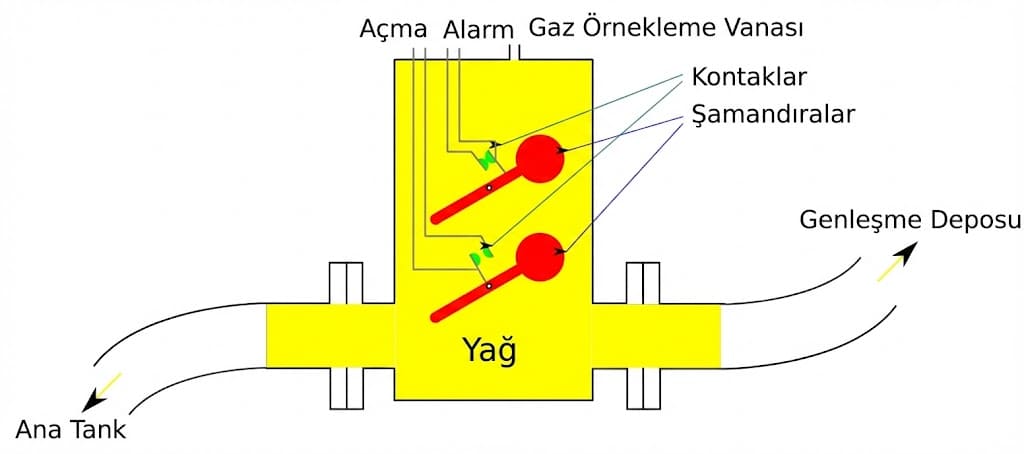

Görsel 3: Buchholz rölesinin iç mekanizması: Gaz birikimine duyarlı üst şamandıra, yağ akışına duyarlı alt şamandıra ve kontak noktalarının şematik gösterimi.
Arıza Senaryoları ve Röle Tepkileri
Rölenin hangi durumda nasıl tepki vereceğini anlamak, sahadaki müdahale hızı için kritiktir. Aşağıdaki tablo, temel senaryoları özetlemektedir:
| Arıza Türü | Rölenin Tepkisi | Meydana Gelen Fiziksel Olay |
| Yalıtım Zayıflığı (Lokal Isınma) | Alarm | Yavaş gaz oluşumu ve şamandıra seviyesinin düşmesi. |
| Sargı Kısa Devresi / Ark | Trip (Açma) | Şiddetli yağ dalgalanması ve klapenin tetiklenmesi. |
| Yağ Kaçağı (Tank Sızıntısı) | Önce Alarm, sonra Trip | Yağ seviyesinin tükenmesi. |
| Hava Girişi (Pompa Sızıntısı) | Alarm | Sistemdeki havanın rölede birikmesi. |
Montajda bulunan %3 – %9 Eğim Zorunluluğu
Buchholz rölesinin işletme güvenilirliği ve gaz algılama hassasiyeti, doğrudan bağlantı borusunun montaj eğimine bağlıdır. Uluslararası standartlar gereği, bağlantı borusu ana tanktan yukarıya doğru belirli bir eğimle yerleştirilmelidir. Eğer boru hattı tamamen düz yerleştirilseydi, oluşan gaz kabarcıkları borunun tavanında hapsolur ve röleye asla ulaşamazdı. %3 ile %9 arasındaki bu hassas eğim, gazın hiçbir engele takılmadan doğrudan röle haznesine “akmasını” ve koruma sisteminin doğru çalışmasını sağlar.

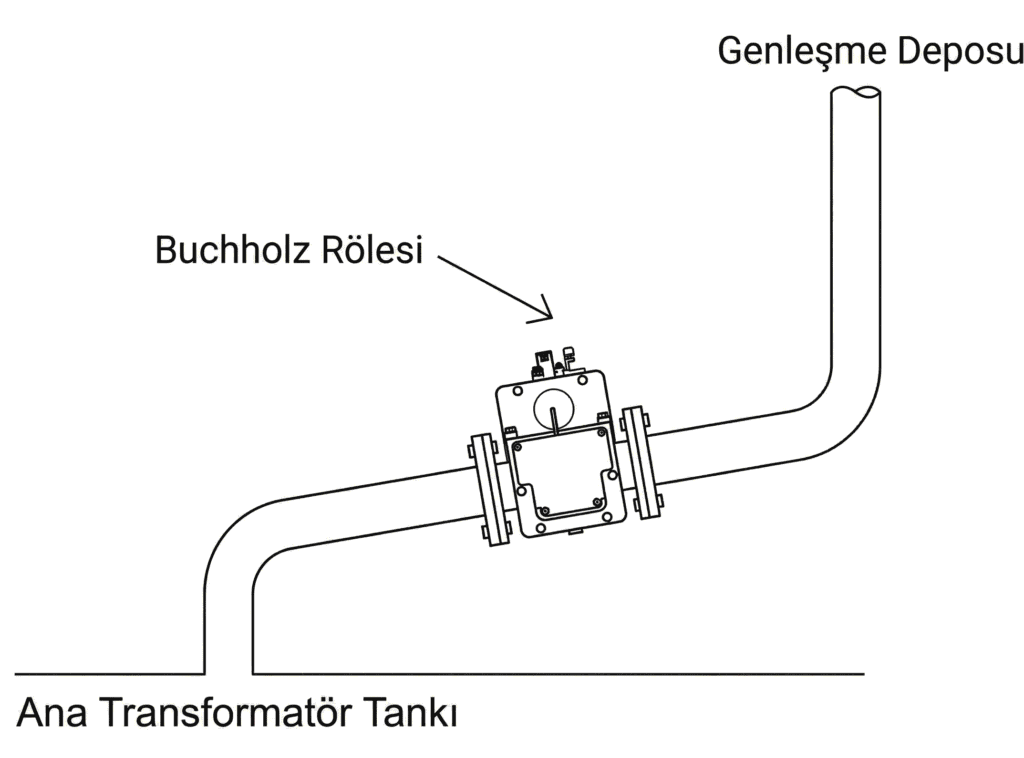

Görsel 4: Ana tank ile genleşme deposu arasındaki bağlantı detayları ve boru hattındaki eğim sayesinde gazın röle haznesine yönelme prensibi.
Gaz Rengi-Yanıcılığıyla Sorun Analizi
Röle alarm verdiğinde, üstteki tahliye musluğundan alınan gaz örneğinin rengi ve yanıcılığı, trafo içindeki sorunun kaynağını belirler. Gaz renksiz ise genellikle sistemdeki hava ve arıza teşkil etmez. Ancak gaz beyaz renkli ise izolasyon kağıdı yanmıştır; siyah veya koyu gri ise izolasyon yağı ark nedeniyle parçalanmıştır. Bu aşamada yapılan yanıcılık testi önemlidir: Eğer gaz bir alev yardımıyla yanıyorsa, trafo içinde kesinlikle bir deşarj veya ark meydana gelmiş demektir. Bu durumda trafo, profesyonel testler (DGA analizi) yapılmadan asla tekrar devreye alınmamalıdır.
